Dernière étape, le toit mono-pente de notre maison en ossature bois. Voici ce qu’on a prévu pour notre autoconstruction.

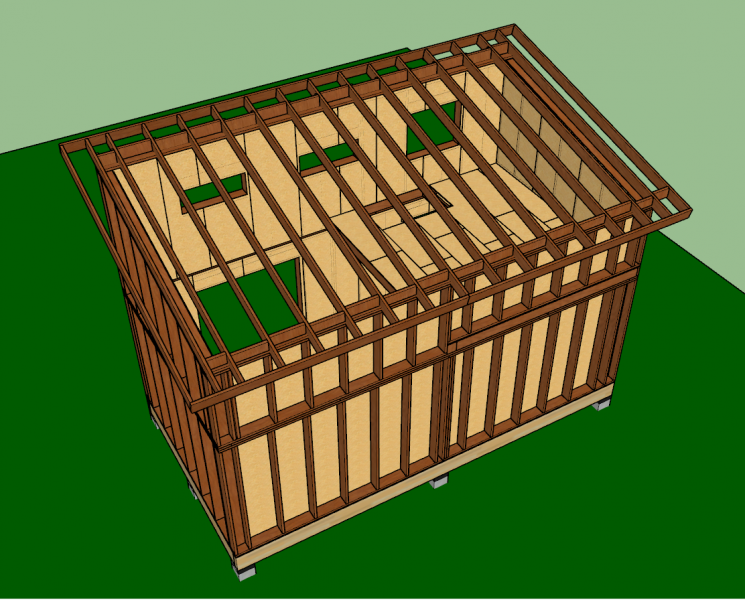

Structure du toit mono-pente en ossature bois
Pour le toit mono-pente nous utiliserons des montants de Douglas traité en autoclave de 45x200mm (finalement on a pris du 75 x 255 mm pour être plus tranquille). Ils seront espacés avec un entraxe de 60cm pour pouvoir accueillir l’isolant.
Ils sont fixés aux murs en les vissant sur la lisse de chaînage des murs de l’étage.
On a choisi de faire un débord de toit de 40cm pour protéger le bardage et aussi pour l’esthétique.

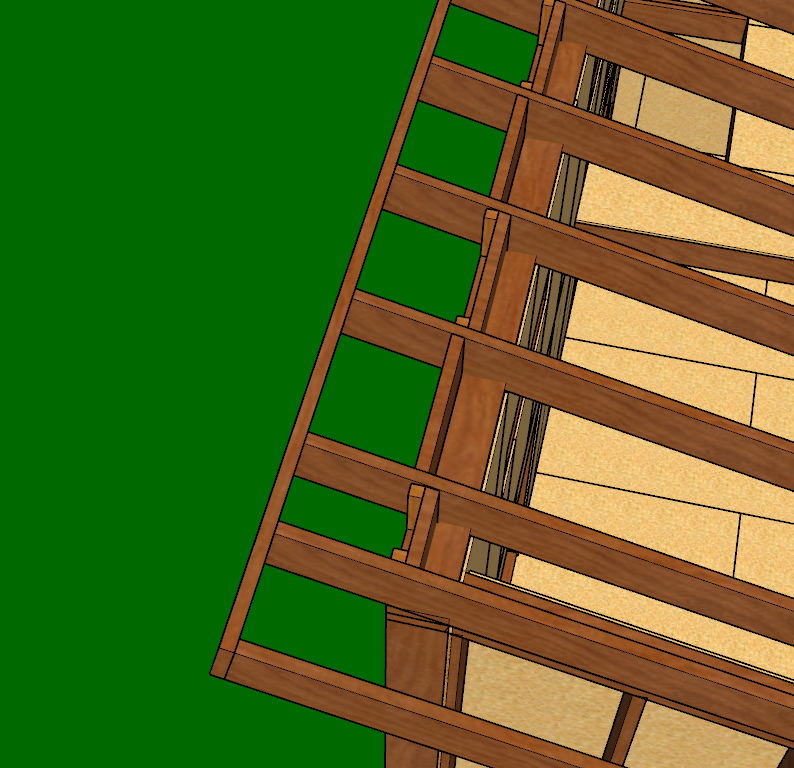

Au Nord et au Sud, on met des entretoises qui serviront de « cache moineau ». Au départ on les avait décalées une fois sur deux pour pouvoir les visser facilement :
Mais Cyprien (merci à toi 😉 ), un charpentier de métier, nous a dit qu’on pouvait les aligner et que des vis en biais suffiraient.

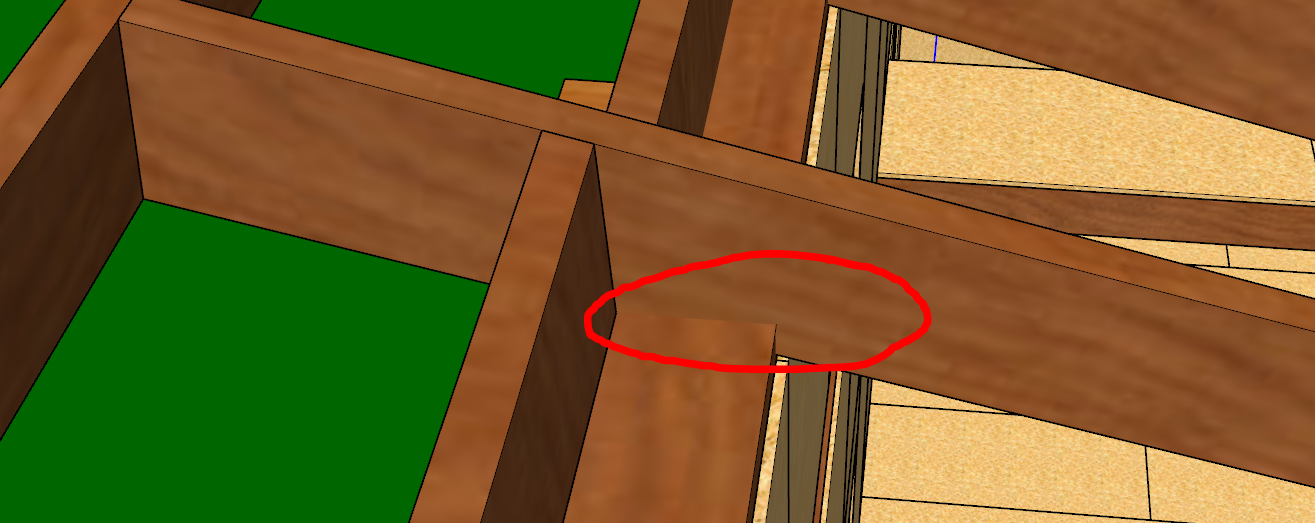

On voit aussi sur l’image ci-dessous que nous avions prévu des entailles au niveau des chevrons. Mais on nous a déconseillé de faire ça, car cela crée une amorce de fente.
Cyprien (encore lui :p ), nous a conseillé de faire un « délardement sur la lisse ». En gros il vaut mieux couper en biais le montant sur lequel s’appuient les chevrons que d’entailler les chevrons.

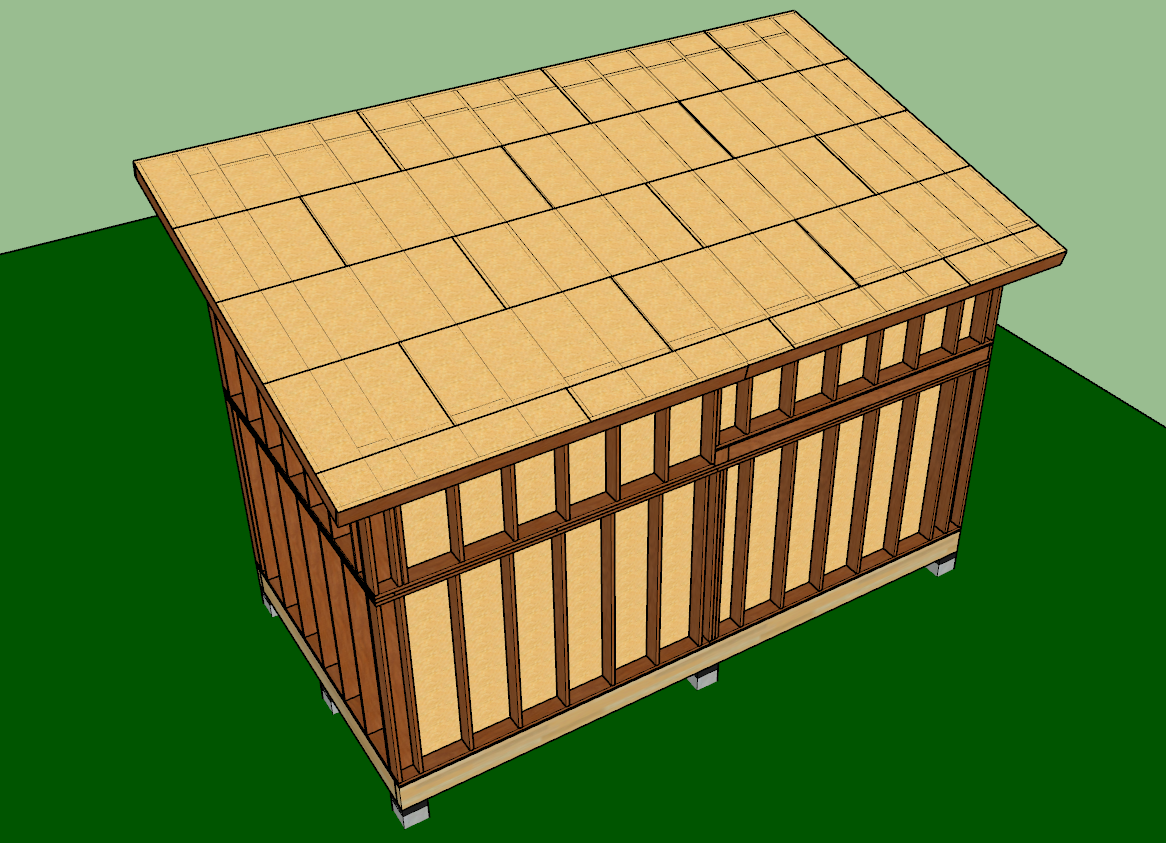

Pour finir la structure du toit mono-pente, on contre-ventera en posant des dalles d’Agepan qui est plus perspirant que l’OSB (étant donné qu’on a du mal à trouver de l’Agepan, on part sur un contreventement intérieur en OSB.
Isolation du toit mono-pente

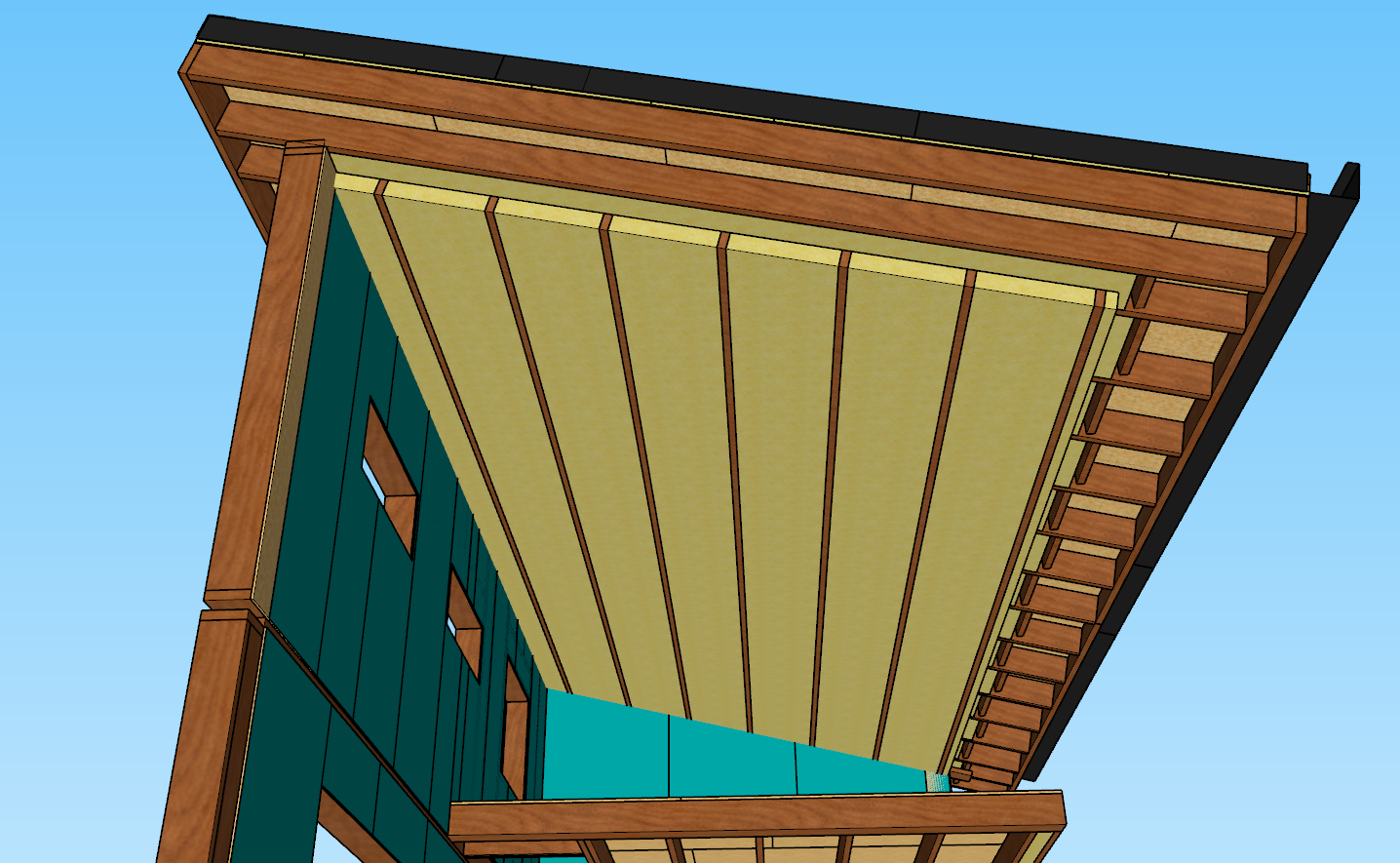

Nous allons mettre une première isolation en fibre de bois de 200mm entre les montants de l’ossature du toit.

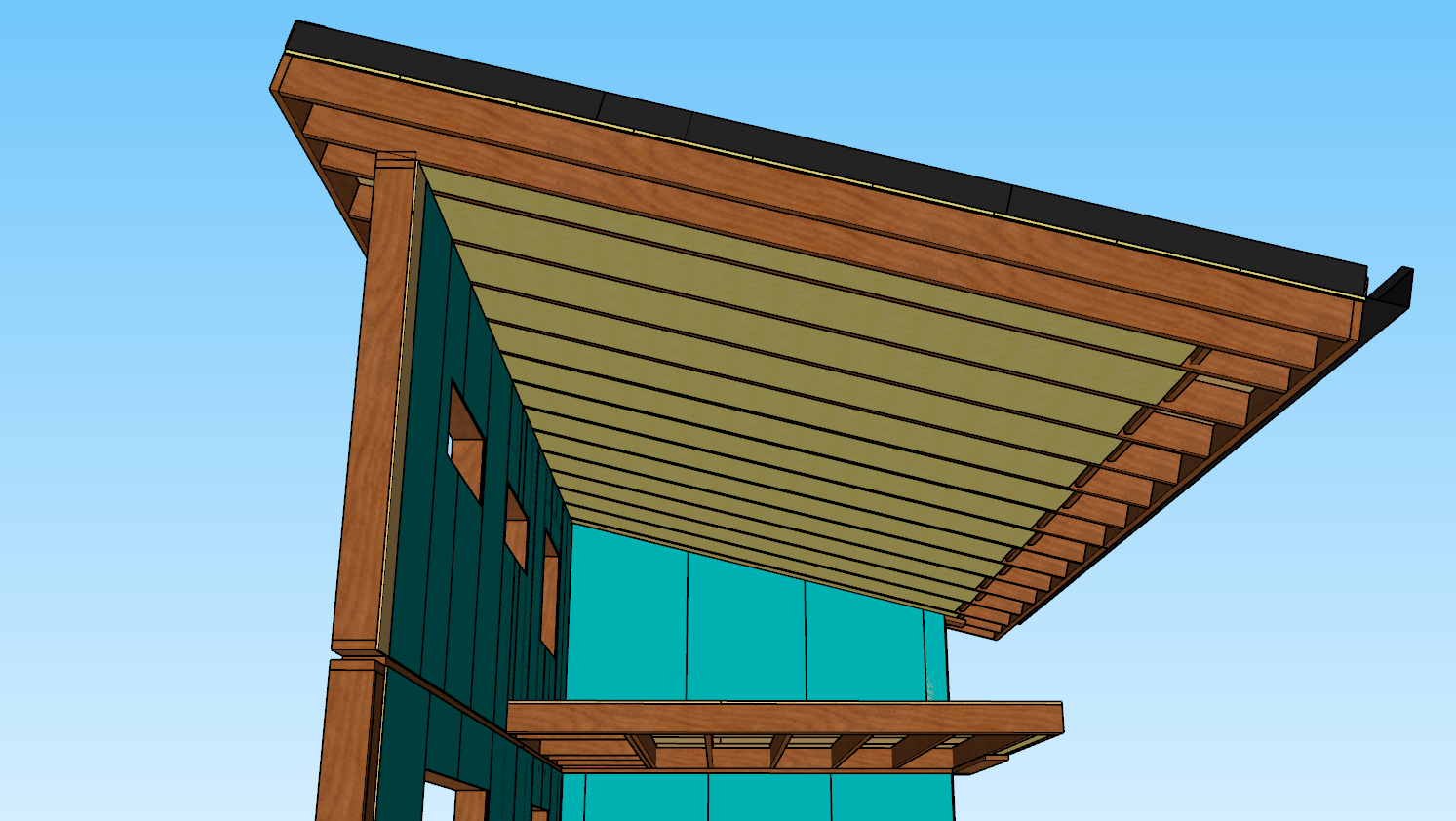

Ensuite nous ferons un contre-lattage croisé par rapport aux montants de l’ossature et nous remettrons une deuxième couche d’isolant en 100mm cette fois-ci. On obtiendra ainsi un R = 8,85 supérieur au minimum des maisons à énergie positive 🙂
Pose du pare-pluie rigide

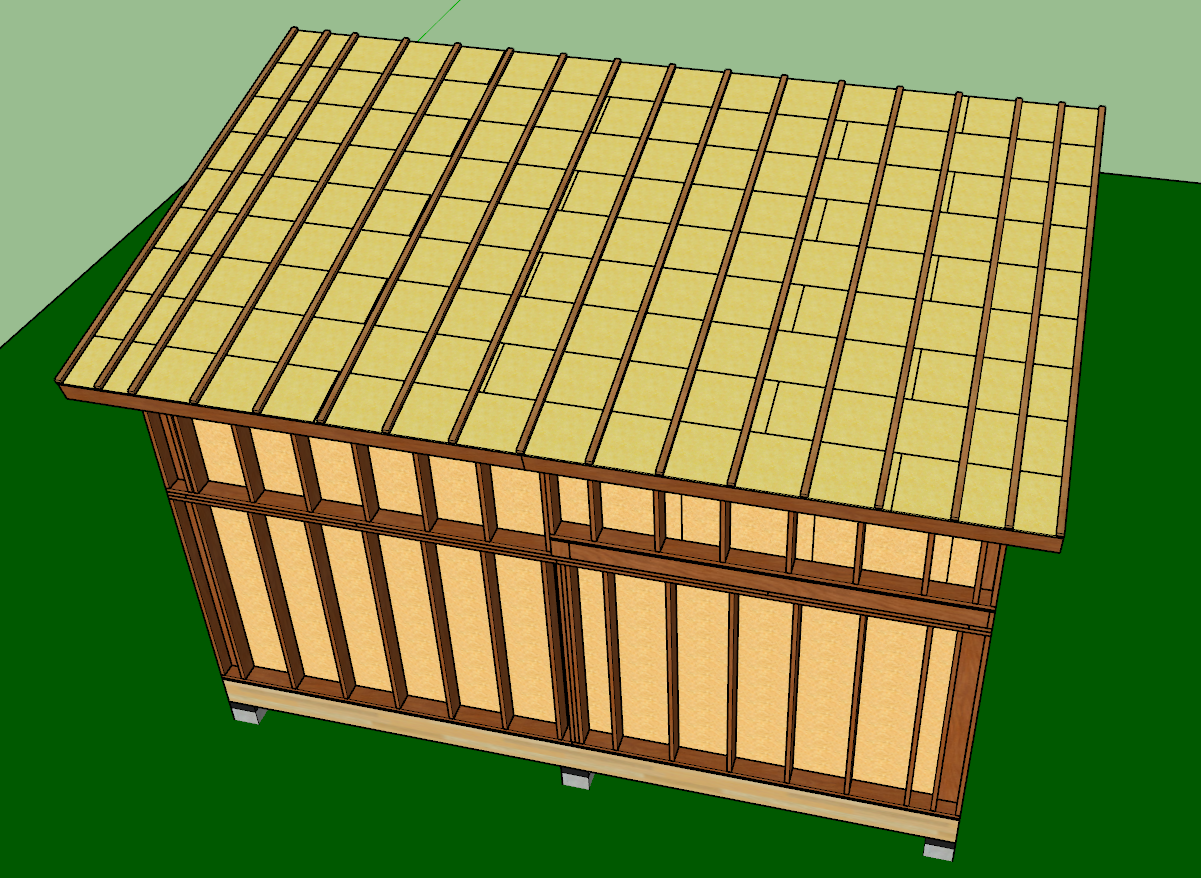

Sur l’Agepan, nous allons fixer le pare-pluie rigide, en fibre de bois de 22mm, avec des lattes, de la même façon que sur les murs.
Attention, les lattes de fixation du pare-pluie doivent être posées dans le sens de la pente du toit mono-pente, pour permettre l’écoulement de l’eau au cas où !
Pose du bac acier

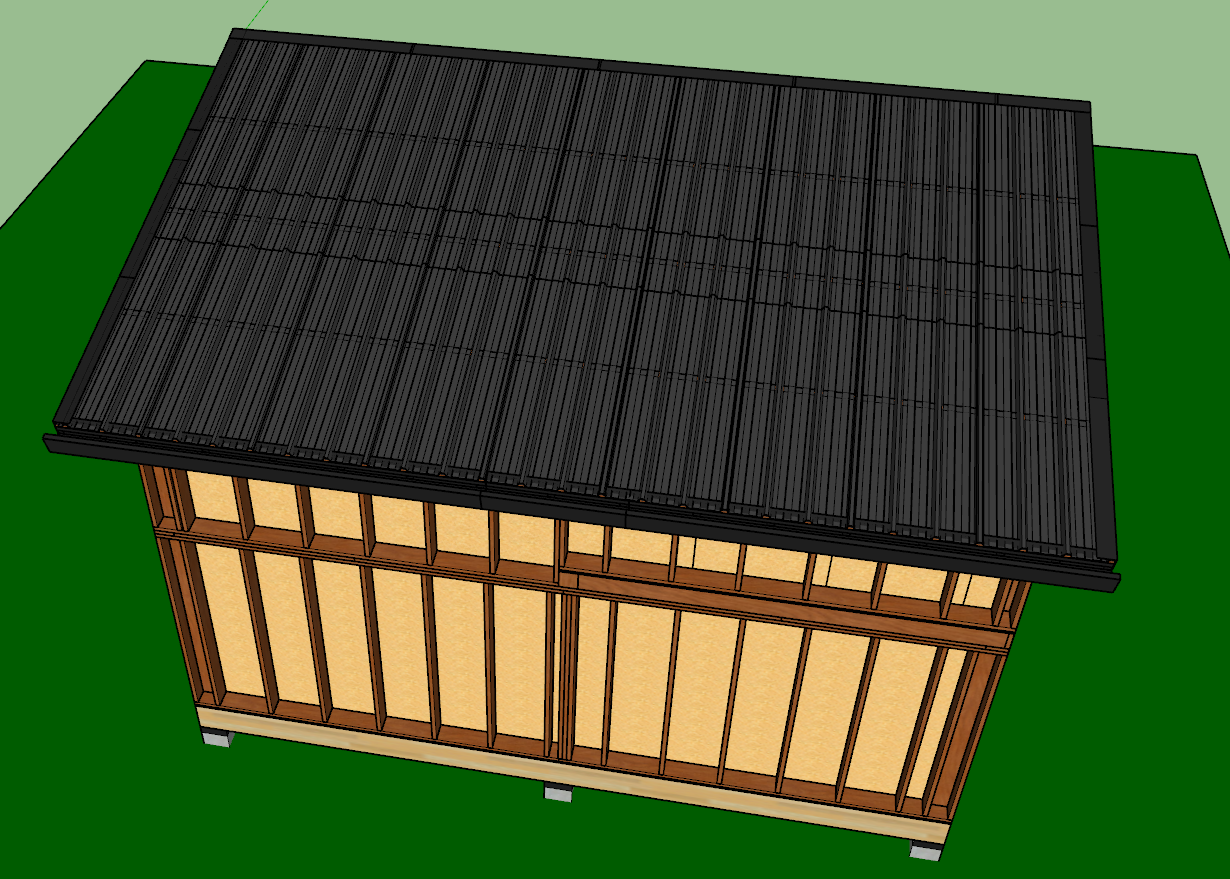

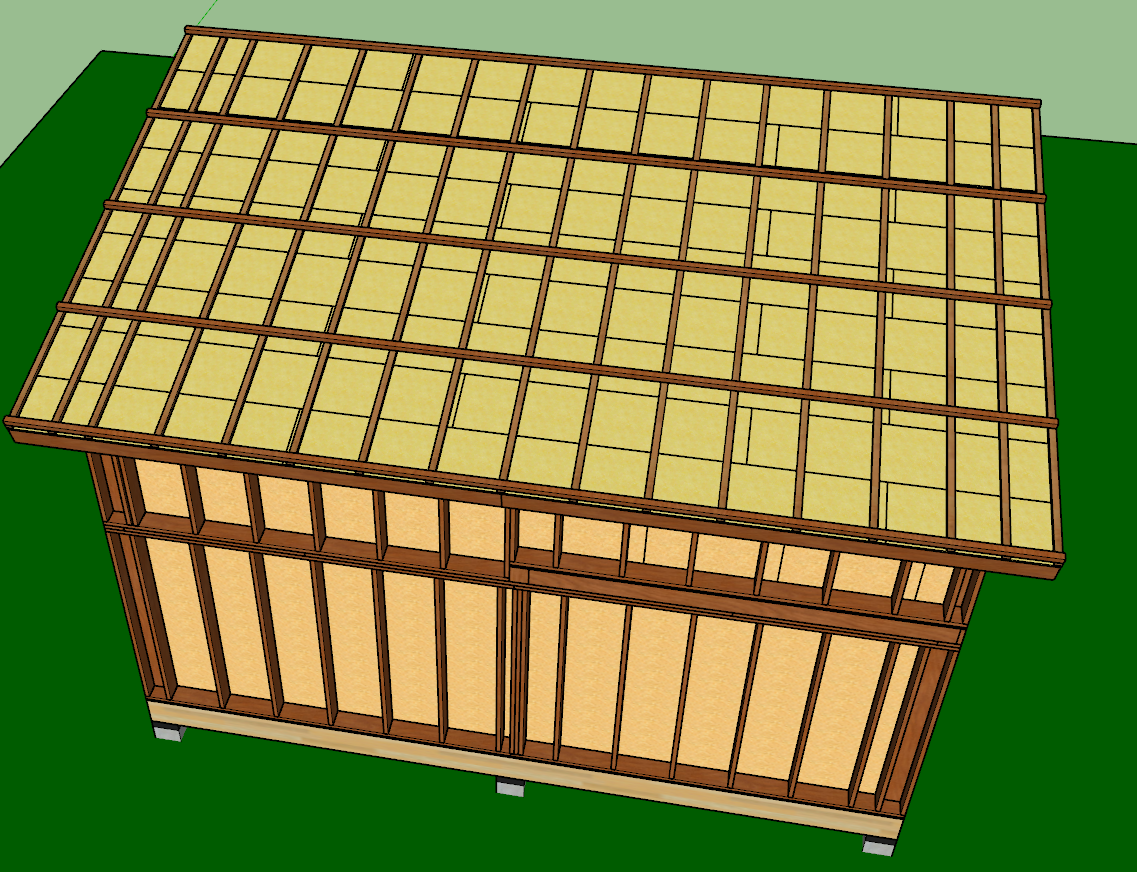

Pour finir notre toit, on pose un bac acier. On fera d’abord un contre-lattage qui croise les lattes du pare-pluie.
Ensuite on fixera le bac acier sur ces lattes et on finira avec des rives sur les côtés du toit et un chéneau au nord pour récupérer l’eau de pluie.
Pour plus d’infos sur notre tiny house, retrouvez la vidéo complète de ce qu’on prévoit de faire sur notre chaîne Youtube 🙂
Alice
Bonjour,
Je pense que vous prévoyez d’installer des panneaux solaires et/ou photovoltaïques dans le futur. Votre toit est orienté Nord si je ne me trompe pas. Du coup, où allez vous les mettre ?
Merci de partager votre expérience en tout cas, c’est inspirant !
pingouin
Salut Alice,
Merci pour ton message 🙂
Effectivement notre toit est orienté au Nord, on aimerait mettre des panneaux solaires sur des supports au sol pour plusieurs raisons : plus facile à entretenir, plus facile à orienter pour être bien optimisé au niveau de la pente 😉
pardo
salut
même si vous avez un pare pluie rigide, mettre un pare pluie souple style Delta serait un plus si…
pingouin
Salut Bernard,
Après avoir fait des recherches, on est arrivé à la même conclusion que toi, étant donné que notre toit à une pente inférieure à 22° (la notre fait 15°), on va ajouter un pare-pluie souple en plus 😉
Noé
Après, ca se dégrade un pare-pluie souple, Mieux vaut que votre toit soit étanche sans ! 🙂
pingouin
oui c’est sûr 🙂 on a mis un souple et un rigide du coup pour être sûr !
Blancheteau
Bonjour,
Merci pour votre site, il est plein de bon conseil.
Petite question, j’ai réussi à créer mes 2 projets sur un logiciel de CAO pour les murs.
Par contre, avez-vous des informations pour calculer la section pour les toits ?
J’ai des doutes sur les poutres que je souhaite prendre.
continuer comme cela, c’est génial.
Cdlt
pingouin
Bonjour, content que notre site te soit utile 🙂
Pour les calculs, on s’est basé sur les abaques de section bois. Il y’a ce site qui est très complet : http://charpente-total-bricoleurs.wifeo.com/les-tableaux-des-charges-admissibles.php
Bonne continuation 🙂
Pardo
Bonjour
Faut prendre beaucoup de paramètres en compte, charges neige, vent, le nombre de pan de toit, la pente, le poids du complexe toit, charges fragiles ou pas etc…
Ne rien prendre à la légère, contactez moi je peux vous aider 😉
pingouin
C’est vrai qu’il ne faut pas négliger la charge de neige et de vent ! Une petit étude avec un logiciel est un vrai plus pour dormir tranquille, mais les calculs à la main (avec une feuille excel) ça marche aussi 😉
félix
Salut !
Merci pour toutes les infos que j’ai glanées sur le site ou les vidéos, super ! Vous m’avez motivé à me faire une extention MOB alors que j’y connais rien 🙂
Une petite question : quelles sections vous utilisez pour le lattage et contre lattage de la toiture?
Merci, et bravo pour le taf !
Les Pingouins
Salut Félix,
Contents que nos contenus t’aient motivés pour te lancer 🙂
Les lattes de la toiture sont des demis chevrons 4*6 et les contre-lattes des chevrons 8*6.
Bonne continuation pour ton projet !
Emmanuel Dehay
Bonjour et bravo pour le site et les vidéos.
Petite question pour la condensation ?
Pour Poser des tôles non isolantes et sans-fil anti condensation, suffit il de faire la lame d’air ?
Merci
Les Pingouins
Salut Emmanuel,
merci pour ton message 🙂
Oui la lame d’air est très importante si tu poses du bacacier sans film anti-condensation. Il faut bien qu’il y ait une entrée d’air au faîtage et une en bas de pente de ton toit 😉
Anthony
Bonjour,
Bravo pour votre sujet, quelle est la portée de vos chevrons autoporteurs?
Je souhaite réalisé un projet similaire mais je ne sais pas quelle abaque prendre celui des chevrons ou celui des solives, car mon toit aura une pente de 10,5%, et entre les 2 abaques à section identique la charge supportée est divisé par 2.
Exemple pour une portée de 5.5m:
Si je prends du 6×20 dans le tableau des solives il correspondent à 219kg contre 438kg pour le chevron.
A section identique suivant l’inclinaison la résistance n’est pas la même.
Si vous pouvez me guider…
Merci
Les Pingouins
Salut Anthony,
On a une portée de 5m et nos chevrons font 75×255 😉
On prend toujours l’abaque la plus défavorable, comme ça on est sûr de notre coup et si un jour on doit poser un hélico sur le toit, ça passe :p
Bernard Pardo
Salut,
Il faut prendre abaque correspondant au projet, toit ou solivage, après il faut voir si ton bois est un C22 ou une GL24H ou autre, et surtout calculer le poids au m2 de ton complexe tout que tes chevrons vont supporter en ajoutant la charge neige vent et ponctuelle, et tes poutres vont elles même supporter tout ça et après calculer la descente de charges sur les parois 👍
