J’ai construit un support solaire inclinable qui me permet de modifier facilement l’inclinaison de mes panneaux en fonction de la saison. Je vous livre ici les plans détaillés de ma structure et quelques informations sur le coût de revient.

Panneaux solaire inclinable en fonction de la saison

Pourquoi ne pas acheter un support tout fait ?

La plupart des supports à panneaux solaires que j’ai pu voir ne sont pas inclinables (ou alors une seule fois pour les régler après l’achat…) et ne me semblent pas avoir une durée de vie très élevée. En bref, ça me semble cher pour ce que c’est. Ça ne me dérange pas de dépenser de l’argent pour avoir un support à panneaux solaires, mais je veux en avoir pour mon argent !

Comme je n’ai rien trouvé d’adapter à mes besoins, j’ai conçu puis fabriqué mon propre support inclinable à panneaux solaires facilement, et fait pour durée des dizaines d’années.

Vue d'ensemble en 3D du support à panneaux solaire inclinable
Le schema de mon support fait sur le logiciel Sketchup

La construction de ma structure inclinable pour panneaux solaires

Si vous voulez en savoir plus sur la construction et pourquoi j’ai opté pour une inclinaison manuelle plutôt qu’un suivis en temps réel du soleil, je vous invite à regarder la vidéo détaillée sur la construction de mon support à panneaux solaires inclinable, disponible ici :

Les plans détaillés de mon support à panneaux solaires

Sachez qu’une partie des matériaux de construction a été récupérée. Certaines sections ne sont donc pas forcément les plus adaptées au projet, mais juste celle que j’avais sous la main (mais quand même assez solide pour avoir un support à panneau solaire qui dure des dizaines années).

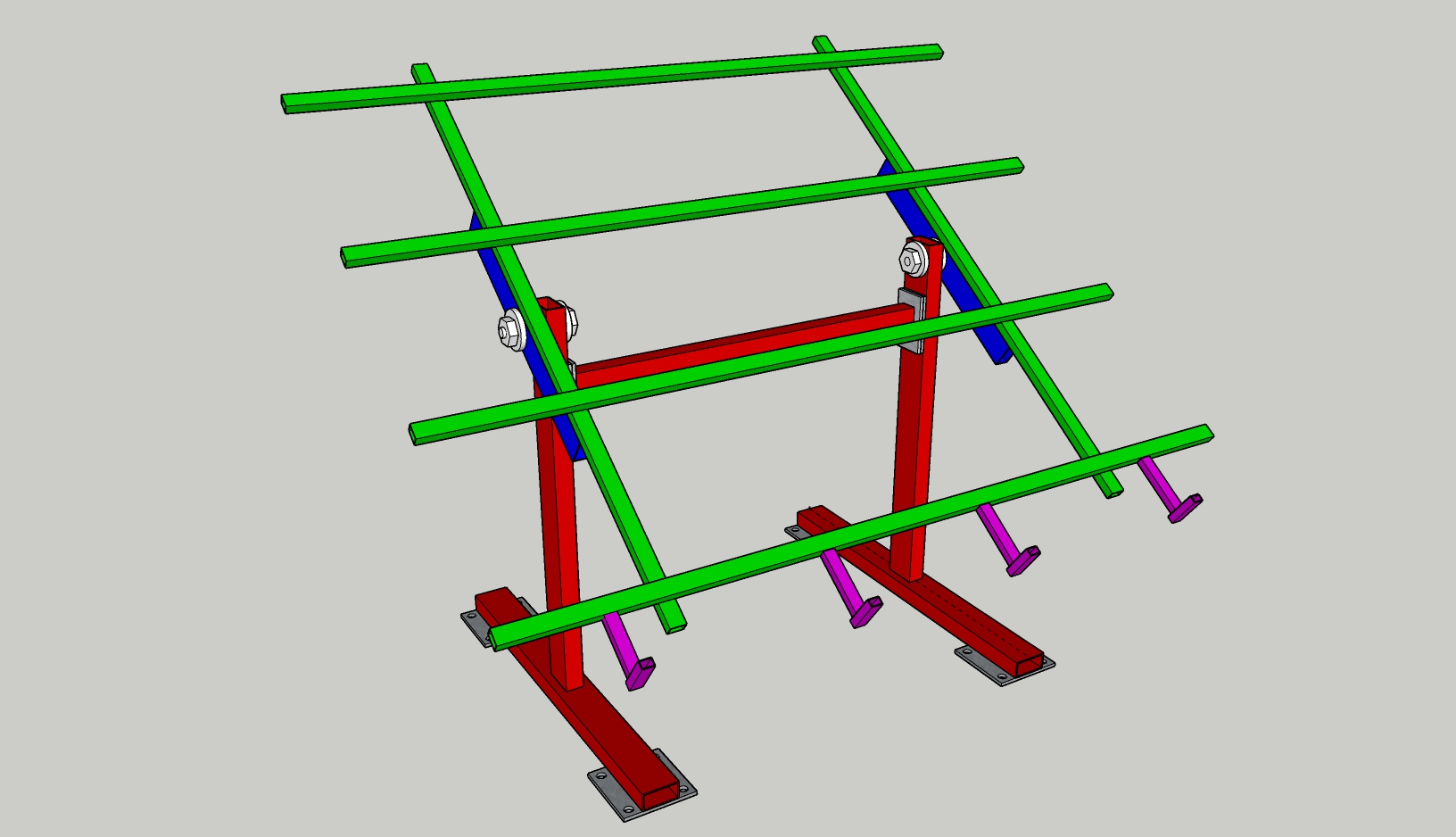

Plans des différentes sections de la structure inclinable pour mes panneaux solaires
  • En rouge, tubes acier de section : 100x50x4mm
  • En bleu, tubes acier de section : 80x40x4mm
  • En vert, tubes acier de section : 27x40x2mm
  • En rose, tubes acier de section : 20x30x2mm

Voici les dimensions de chaque élément de la structure de mes panneaux (Vous pouvez cliquer sur les images pour agrandir)

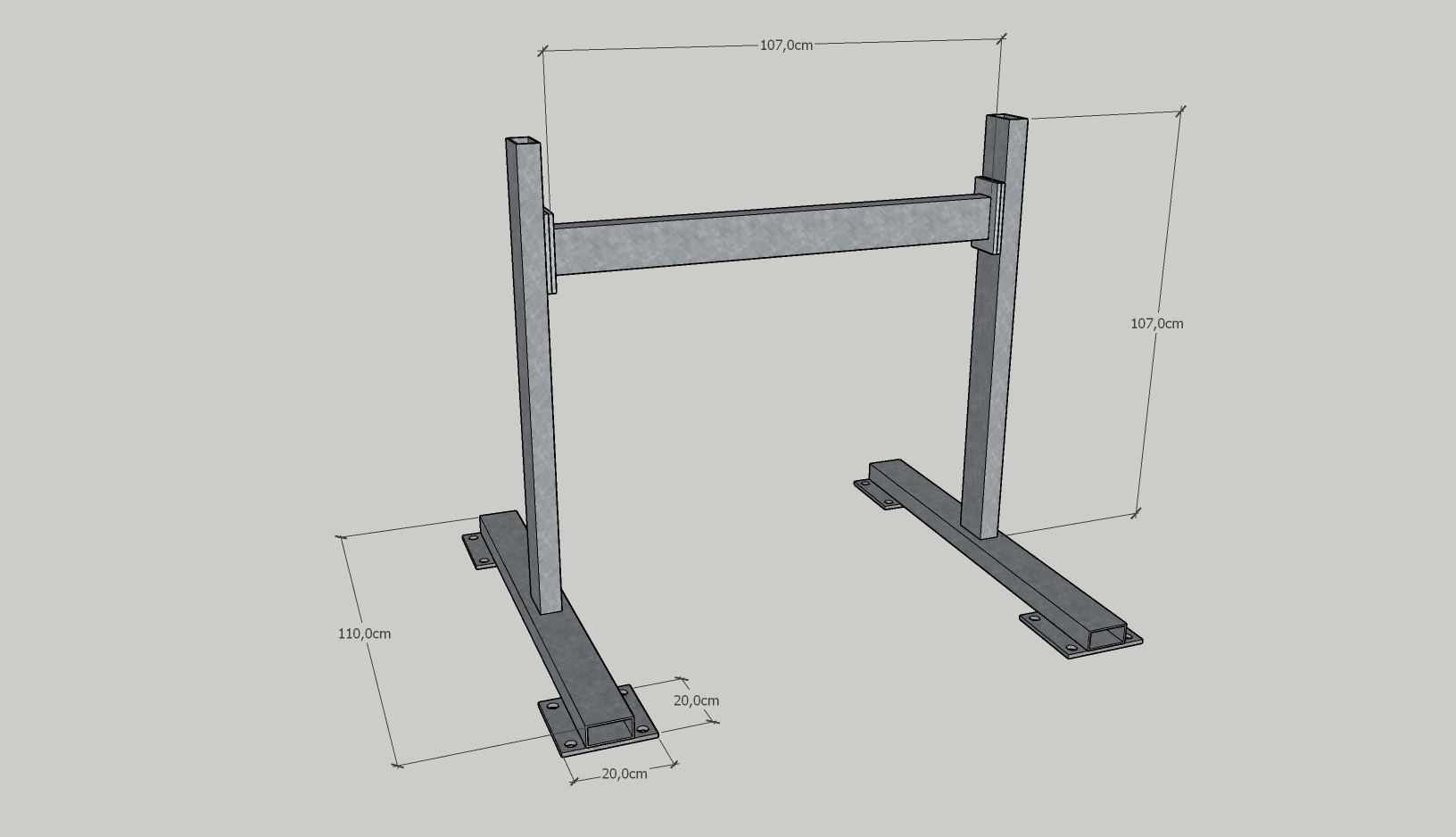

Plans de la base du support à panneaux solaires
Dimensions des tubes acier de la base de mon support à panneaux solaire
Plans de la partie pivotante du support à panneaux solaire
Dimensions des tubes acier de la partie inclinable de mon support à panneaux solaire

L’axe de pivot pour l’inclinaison des panneaux

Toute la partie inclinable de la structure pivote autour de gros boulons. Il s’agit de vis de 27mm de diamètre (oui oui, ça commence à être assez gros !) avec une tête hexagonale qui nécessite une clé ou une douille de 41mm !

J’ai utilisé des boulons aussi gros pour avoir une très grosse force de serrage puisque c’est finalement le serrage de ses vis qui vont empêcher la structure de pivoter à cause du vent. Les forces pourront donc être assez importantes.

Pour répartir la force de serrage, j’ai opté pour des grosses rondelles de récupérations assez épaisses que j’ai intercalées entre les différents éléments. Ça permet aussi de préserver la couche de peinture sur la structure en elle même et de n’avoir que des frottements sur ces rondelles.

La rondelle la plus a l’extérieur est taraudé et c’est d’abord elle qui permet le serrage de toute la structure. Ensuite j’ajoute un écrou qui sert de contre-écrou pour être sûr qu’il n’y a pas de desserrage à cause des vibrations.

Vissage des boulons sur mon support à panneaux
Pour le serrage, ça peut se faire à la main, mais c’est quand même plus pratique et rapide avec ma grosse boulonneuse AEG

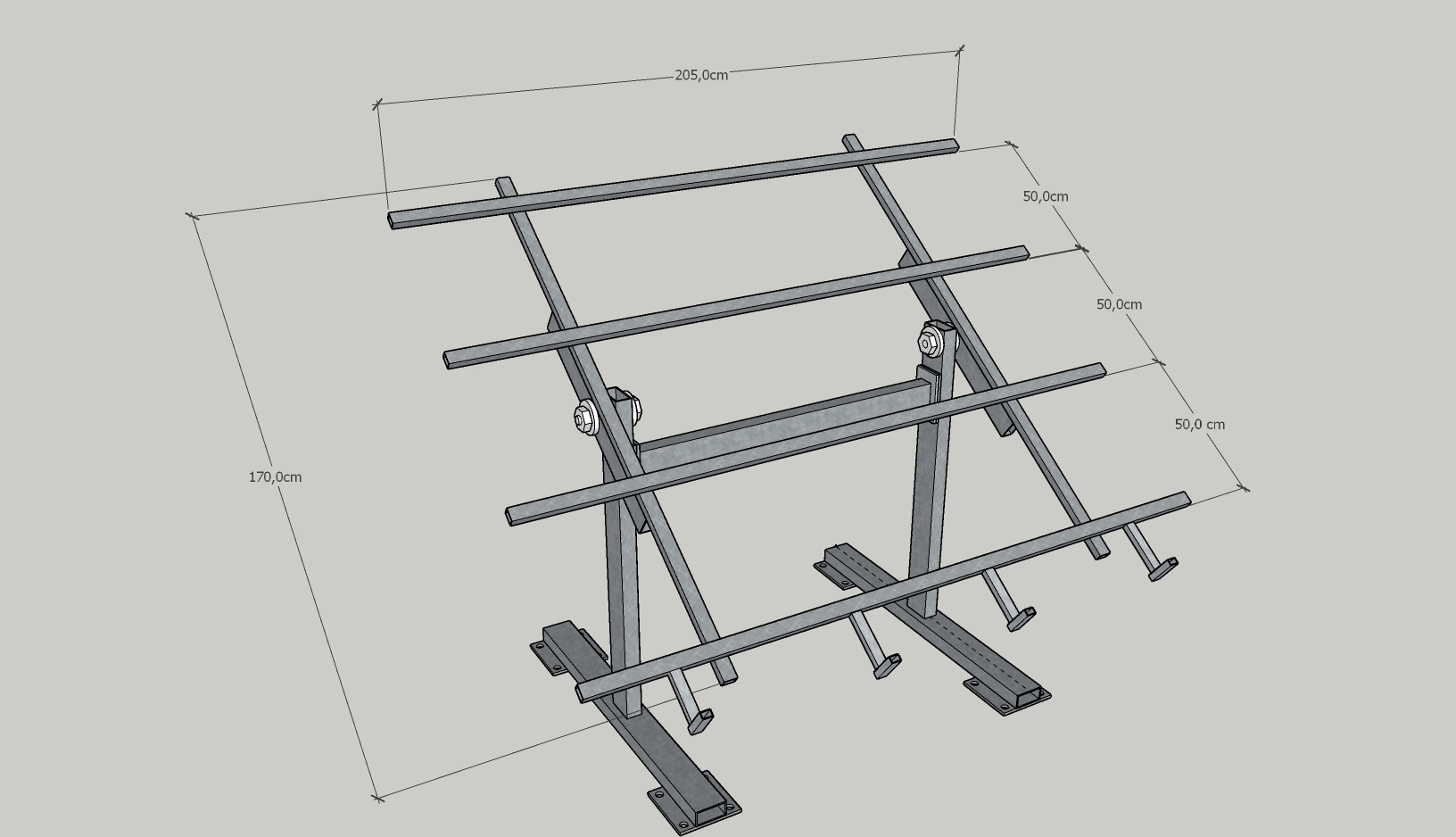

Les plans en 3D de mon support inclinable pour mes panneaux thermiques

Pour ceux qui veulent pouvoir étudier plus en détail ma structure, je l’ai dessiné en 3D à l’aide du logiciel sketchup. Le résultat est assez fidèle à la réalité, mais encore une fois, ce n’est sûrement pas judicieux de suivre mes plans au millimètre prêt.

Inclinaison de mes panneaux solaire en fonction de la saison
Je peux faire pivoter la structure d’une seule main (pas parce que je suis super fort, mais parce que l’axe de pivot est bien équilibré)

Coût de ma structure solaire

Comme vous pouvez le voir sur les photos et dans la vidéo sur la fabrication détaillée de mon support à panneaux solaires, en plus de la partie métallique, j’ai aussi deux grosses semelles en béton pour le lestage.

Au total, j’ai dépensé autour de 200€ pour toute ma structure, mais j’ai eu la chance de récupérer un certain nombre de tubes en acier, gros boulons, etc. et et je me suis aussi servi des restes de la construction de ma maison pour le ferraillage et le sable.

Je n’ai pas calculé le coût total de la structure si j’avais dû tout acheter neuf, car pour moi l’idéal pour ce genre de projet est justement d’utiliser un maximum de récupération pour réduire au maximum le coût, sans baisser la qualité.

Peut-être qu’on serait autour de 300 à 350€. Sachant que ma structure est dimensionnée pour supporter sans problème trois panneaux solaires thermiques, le coût « neuf » serait autour de 100€ par panneaux pour le support inclinable.

Conseil pour la fixation des panneaux solaires

La plupart des panneaux solaire sont conçus avec des fixations assez standard qui facilite grandement l’installation des panneaux sur tout type de structure (au sol, en façade, sur le toit…).

Sur les panneaux solaires photovoltaïques, on va parfois trouver des trous de fixations dans lesquelles on pourra passer des vis avec un écrou pour la fixation sur la structure.

Sinon, on peut utiliser des brides de fixations standard, dans ce genre-là :

On les trouve sur internet pour un prix très raisonnable et on peut ensuite fixer les brides faciles sur sa propre structure en étant sûr de ne pas abîmer les panneaux solaires.

Les alternatives au support maison tout fait

Dans les kits de panneau solaire ou chez la plupart des fournisseurs de solutions solaires, vous pourrez trouver des supports adaptés aux panneaux. Cela peut être suffisant dans la plupart des cas, et si vous ne souhaitez pas, comme moi, vous lancez dans la construction complète d’une structure pour les panneaux de A à Z, il est également possible de renforcer la structure de base.

Cela vous permettra d’avoir un support adapté à vos besoins sans trop de travaux de bricolage.

Pourquoi faire une structure solaire inclinable ?

La plupart des installations solaires ne dispose pas de structure inclinable, alors pourquoi j’ai voulu que la mienne le soit ? Tout simplement, car cela permet d’optimiser la production d’énergie.

Au fil des saisons, je vais pouvoir orienter mes panneaux solaires dans la position la plus adaptée par rapport à la course et la position du soleil dans le ciel, cela me permettra de toujours profiter au maximum des apports solaires.

J’aurais pu également faire une structure qui suivent la course du soleil (d’Est en Ouest) mais cela nécessite un moteur et un système de tracking qui coûte une certaine somme et demande de l’entretenir, dans mon cas, j’ai jugé que l’investissement n’était pas forcément intéressant.

Par contre, une structure inclinable en hauteur ne nécessite pas d’être modifié constamment, seulement quelques fois dans l’année en fonction des saisons, cela peut donc se faire à la main, sans trop de contrainte et pour un coût plus raisonnable.

Et enfin, je trouve intéressant de pouvoir mettre mes panneaux en position presque verticale en cas d’intempérie et notamment de risque de grêle, je pense que cela limitera grandement les impacte sur les panneaux et permettra de les protéger.
