PCMI 5 – Plans des façades et toitures

Explication et exemple pour faire vos plans de façades et toitures pour le dossier du permis de construire.

Les plans de façades et toitures, c’est quoi ?

Les plans de façades et toitures permettent de voir la maison sous toutes les faces pour voir la hauteur, la largeur et les pentes du toit.

Souvent on met les façades Nord et Sud sur la même feuille et Est/Ouest sur une autre.

Nous on a choisi de mettre une façade par page.

Il faudra en imprimer 1 exemplaire par dossier.

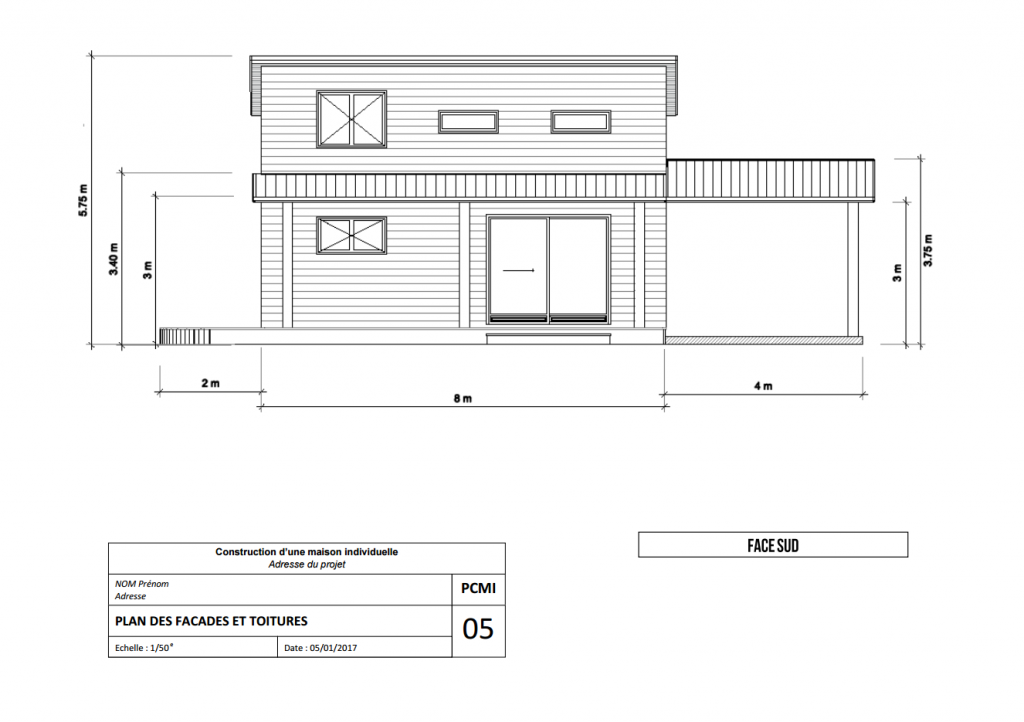

Voici un exemple de plan de façades :

exemple PCMI 5 plans des façades et toitures

(vous pouvez cliquer dessus pour l’avoir en PDF)

Comment créer les plans de façades et toitures ?

Pour créer les plans de façades et toitures de notre maison, on a utilisé une version d’essai du logiciel « Construction Bois ». Vous pouvez aussi utiliser un logiciel de 3D comme Google Sketchup (qui est gratuit) 🙂

Pensez bien à faire apparaître les infos suivantes sur le document :

  • le nom de la face (Sud, Est, Nord, Ouest)
  • les pourcentages de pentes de la toiture
  • les différentes cotations
  • les échelles de chaque plan

Pour la suite des explications sur le dossier du permis de construire, rendez-vous sur l’article du PCMI 6, 7 et 8 – Insertion graphique et photos !



Envie de suivre au quotidien la construction de notre maison ?



Rejoins-nous sur Instagram

← Previous post

Next post →

5 Comments

  1. Coucou les amis,

    Je me posais une question: sur vos plans de façades on voit que la longueur des façades est de 4m et 8m, pourtant avec l’épaisseur des murs, le bardage etc.. ils devraient mesurer un peu plus en réalité, non ?
    Alors je me demandais, car je suis en train de faire mes propres plans de façades en fait, ce n’est pas nécessaire de prendre l’épaisseur des murs en compte dans les plans?
    Je suppose que comme on peut toujours changer l’épaisseur de l’isolation extérieure ou des tasseaux on peut de toute manière ne pas être encore sûr à 1OO%de leur épaisseur.
    Bref, vos 8m ou 4m sont des longueurs intérieures alors ?

    Merci pour tout le travail que vous faites et avez fait, c’est précieux et ça facilite le travail à bien des gens !

    Martin

    • Les Pingouins

      Salut Martin,

      Effectivement en réalité on doit avoir un écart de 40cm, mais le permis de construire est surtout là pour donner une idée des dimensions et de l’aspect de la construction 😉

      Bonne continuation pour ton projet

  2. Comment connaître les dimensions de la toiture

    • Les Pingouins

      Il faudra faire un peu de calcul avec Pythagore pour trouver la longueur de l’hypothénus du triangle que forme tes pignons de toiture 😉

  3. Charlotte

    Bonjour il y a des sites très bien fait qui permettent de calculer soit la pente du toit soit la hauteur du pignon en fonction de la largeur du batiment. : http://www.logiciels-online-shareware.fr/Pages_fr/calcul-toiture-pente-pignon.html

    et pour les plans j’ai téléchargé en version gratuite DreamPlan top pour le plan 3 D à l’échelle Par contre des fois il fait un peu chercher pour les volets par exemple. Artchifacile pour les plans de façade et aménagement intérieur. bon courage à tous !
