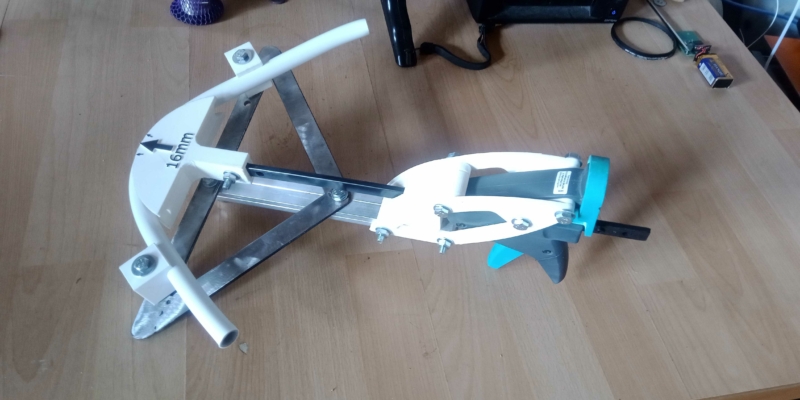

Fabriquer une Cintreuse Arbalète DIY pour moins de 40€

Quand j’ai commencé à réfléchir à ma plomberie, j’ai eu envie d’utiliser une cintreuse arbalète pour cintrer mes tuyaux de multicouche. Mais une cintreuse arbalète, c’est un outil professionnel haut de gamme qui coûte cher.

Je n’avais plus qu’une solution : En fabriquer une moi-même. J’explique toute ma démarche et mon processus pour arriver à une arbalète fonctionnelle dans une vidéo Youtube : Comment je fabrique mes propres outils :

Et pour ceux qui voudraient se faire la même chez eux, voici quelques infos importantes.

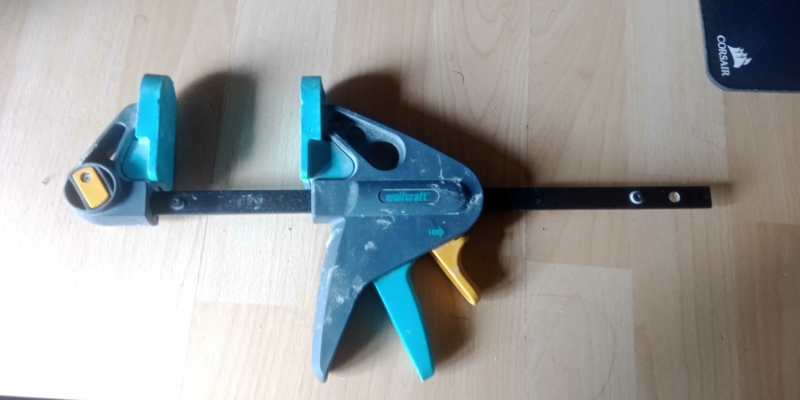

La presse à une main Wolfcraft

La cintreuse est conçue autour d’une presse à une main wolfcraft (Référence Wolfcraft N°3456000)

Le principe peut certainement être utilisé avec des presses d’autres marques, mais il faudra dessiner les pièces 3D adaptées.

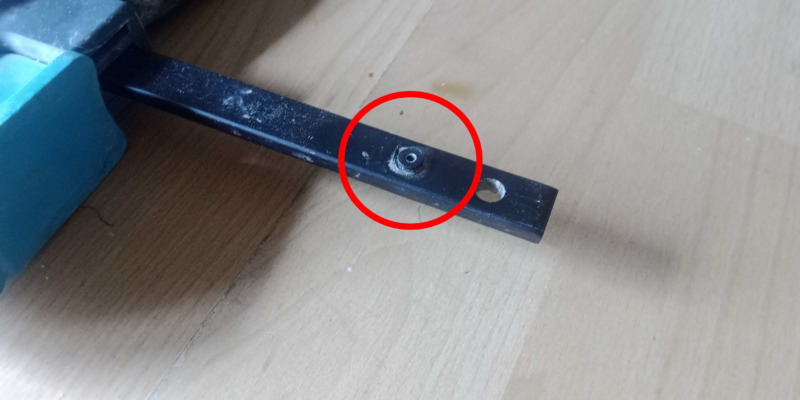

La presse reste totalement intacte après l’avoir utilisé comme cintreuse, c’est non destructif. Il faut cependant retirer temporairement une petite pièce pour glisser l’entretoise autour de la tige de la presse. C’est un petit ergot qui est juste tenu en force dans un trou de la tige.

On peut le remettre après, il faut juste pas le perdre 🤣

Les pièces en 3D de la cintreuse

Tous les fichiers sont disponibles sur la page Cintreuse de Arbalète de Thingiverse ou en téléchargeant l’archive : Fichiers Cintreuse Arbalète 3D qui contient tous les dessins au format Sketchup si vous souhaitez les adapter, ainsi qu’au format STL si vous voulez juste les imprimer.

Il faut imprimer certaines pièces 2x :

  • Attache x2
  • Flanc x2
  • Entretoise x1
  • Contre-Forme x2
  • Forme x1

Tous les fichiers sont disponibles en open-source, vous êtes libres de les utiliser comme vous le souhaitez, de les modifier et de re-partager la version modifié, du moment que vous me citer et laisser un lien vers mes fichiers originaux.

Visserie pour l’arbalète

Les vis utilisées sont des vis de diamètre 6mm :

  • 5x50mm 5pcs pour fixer le support du tube allu sur la presse
  • 5x25mm 1pcs pour fixer la forme sur la tige de la presse
  • 5x50mm 2pcs pour fixer les contre-formes sur le plat en fer
  • 5x30mm 2pcs pour fixer le triangle en fer sur le tube aluminium

Il faut également prévoir les rondelles et écrous correspondants. L’idéal est d’utiliser des écrous anti-dévissement pour la fixation des contre-formes sinon elles ont tendance à tourner dans tous les sens et à dévisser l’écrou.

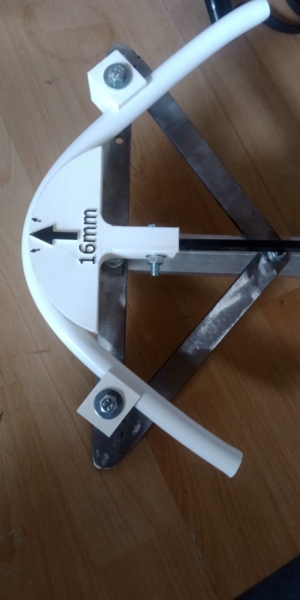

Corps métallique de la cintreuse

Le corps de l’arbalète est composé d’un tube en aluminium de 30x15mm et de longueur 220mm

Le triangle qui supporte les contre-formes est réalisé en fer plat de 4x20mm
La longueur du côté le plus long est de 30cm
Les deux renforts font 18cm

Les trous sur le support pour la fixation des contre-formes sont situés à 21cm l’un de l’autre (donc 10.5cm de l’axe)


L’arbalète est totalement fonctionnelle, il est possible de créer facilement les formes et les contres-formes en version 20mm pour les tuyaux multicouche de 20mm (Dès que j’ai un peu de temps, je m’en occupe, mais si quelqu’un s’en occupe avant moi, je les publierais aussi ici).

Le cintrage des tuyaux de 26mm me semble par contre plus compliqué et nécessiterait sûrement d’autres modifications dans la structure.
