Fabrication d’un lève-murs

Pendant l’autoconstruction de notre maison en ossature bois, on aura besoin d’un lève-murs pour positionner les murs en position verticale. Alors on en a fabriqué un 🙂

Qu’est-ce qu’un lève-murs ?

Un lève-murs c’est un système qui permet de passer un mur couché sur le sol en position verticale. En fait ça sert à lever les murs, comme son nom l’indique :p

Un morceau du lève-murs se visse au mur à soulever et est attaché au bout d’un treuil. Ensuite en moulinant grâce au treuil, le mur se lève. Un pied fixé au sol permet de maintenir le lève-murs pour qu’il ne glisse pas pendant la montée du mur.

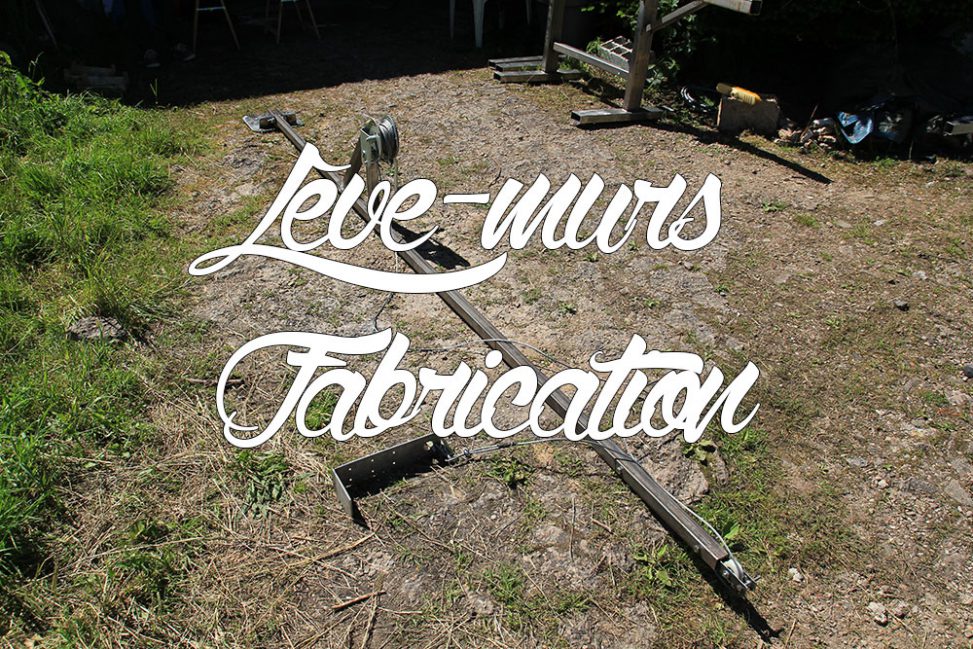

Couché, ça ressemble à ça :

lève-murs pour ossature bois

Lève-murs couché au sol

On peut en fabriquer en bois ou en ferraille, selon ce que l’on a sous la main. L’important c’est d’avoir de grandes longueurs de morceaux de bois ou de ferrailles et assez costaud pour ne pas que ça pète sous le poids du mur.

Pour plus d’info vous pouvez regarder la vidéo en bas de l’article, on vous explique tout en détail dans un tuto pour fabriquer un lève-murs 🙂

Fabrication d’un lève-murs

Pièces du lève-murs

Pour fabriquer un lève-murs vous aurez besoin des éléments suivants :

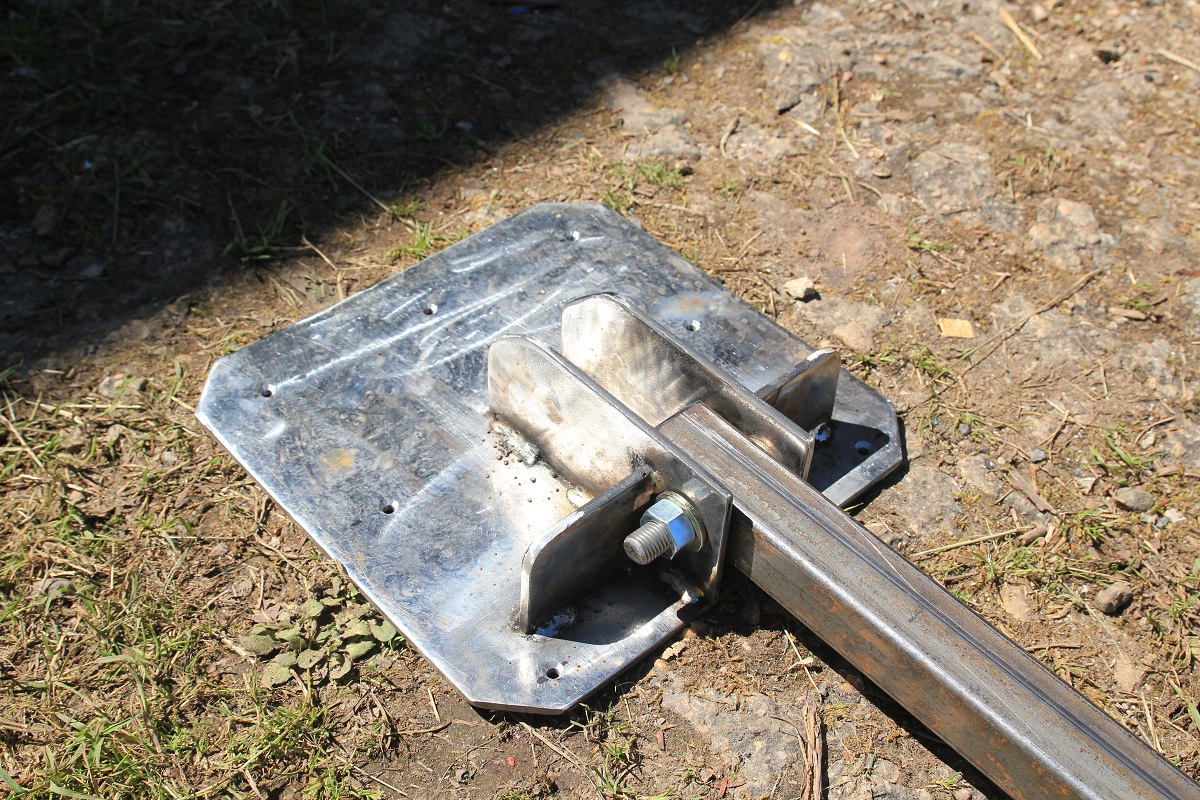

  • Pour la fixation au sol :
    • une plaque de 30cm x 30 qu’on perce pour avoir 7 trous de 6mm de diamètre
    • deux plats de 20 cm
    • deux plats de 10 cm
    • une vis de 16mm pour faire la liaison avec le tube

lève-murs fixation au sol

  • Pour la partie principale :

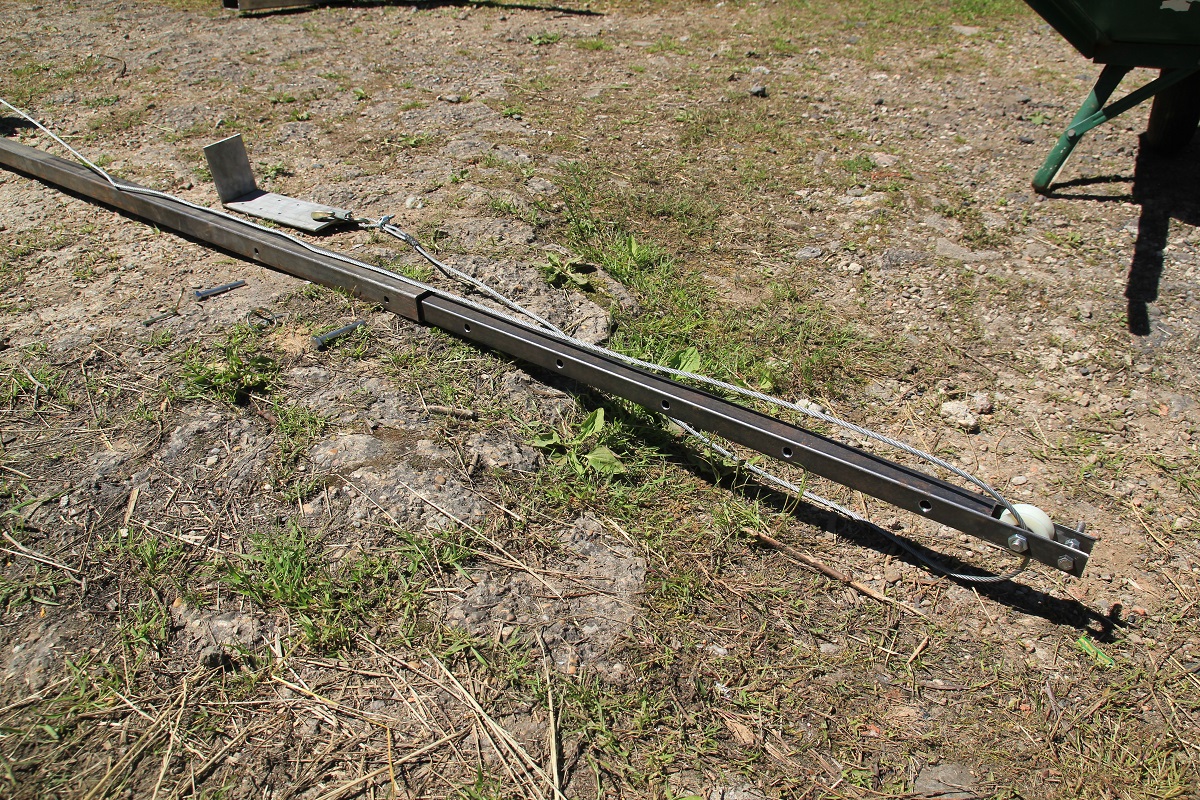

    • un tube de 3m60 (à calculer en fonction de la hauteur de votre mur grâce à Pythagore 🙂 le lève mur est en fait l’hypoténuse d’un triangle isocèle rectangle formé par votre mur couché et votre mur une fois debout)
    • un tube plus petit de 1m20 qui entre dans le premier tube
      tubes pour lève-murs

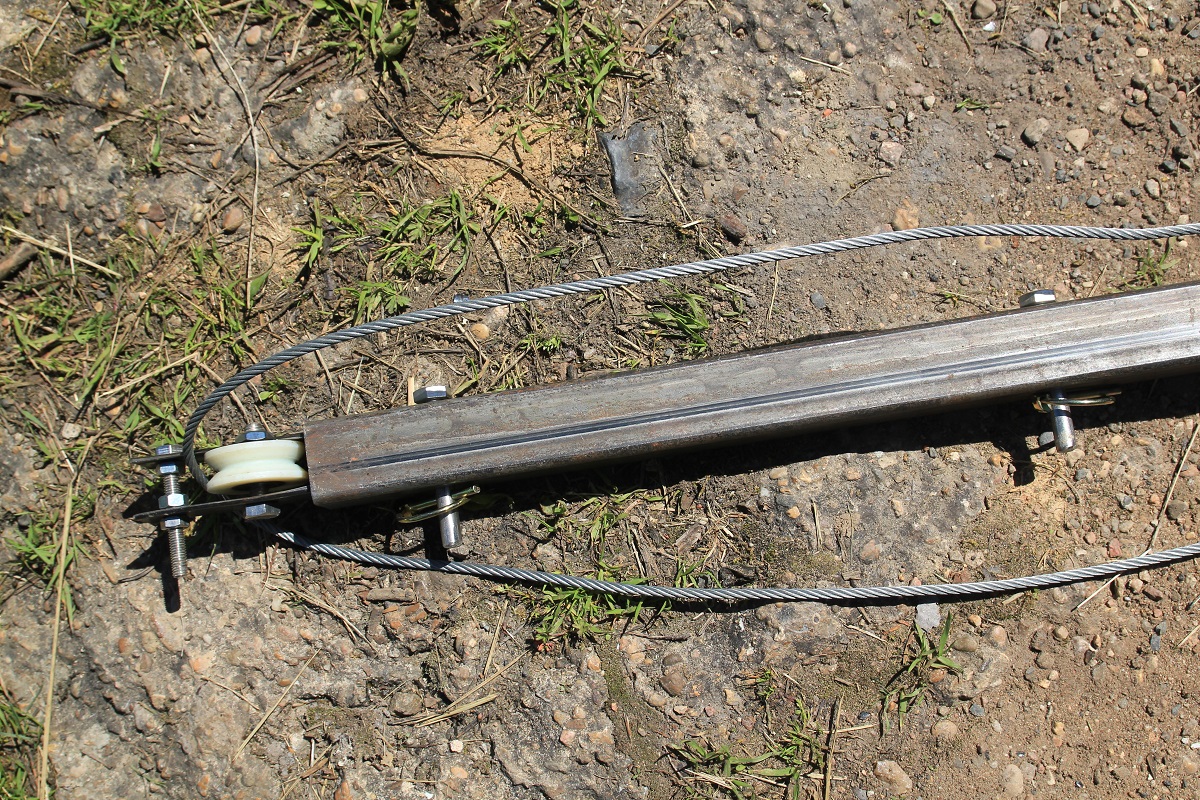

    • deux goupilles espacées
    • deux vis de 10mm percées au bout pour passer les goupilles
      lève-murs goupilles

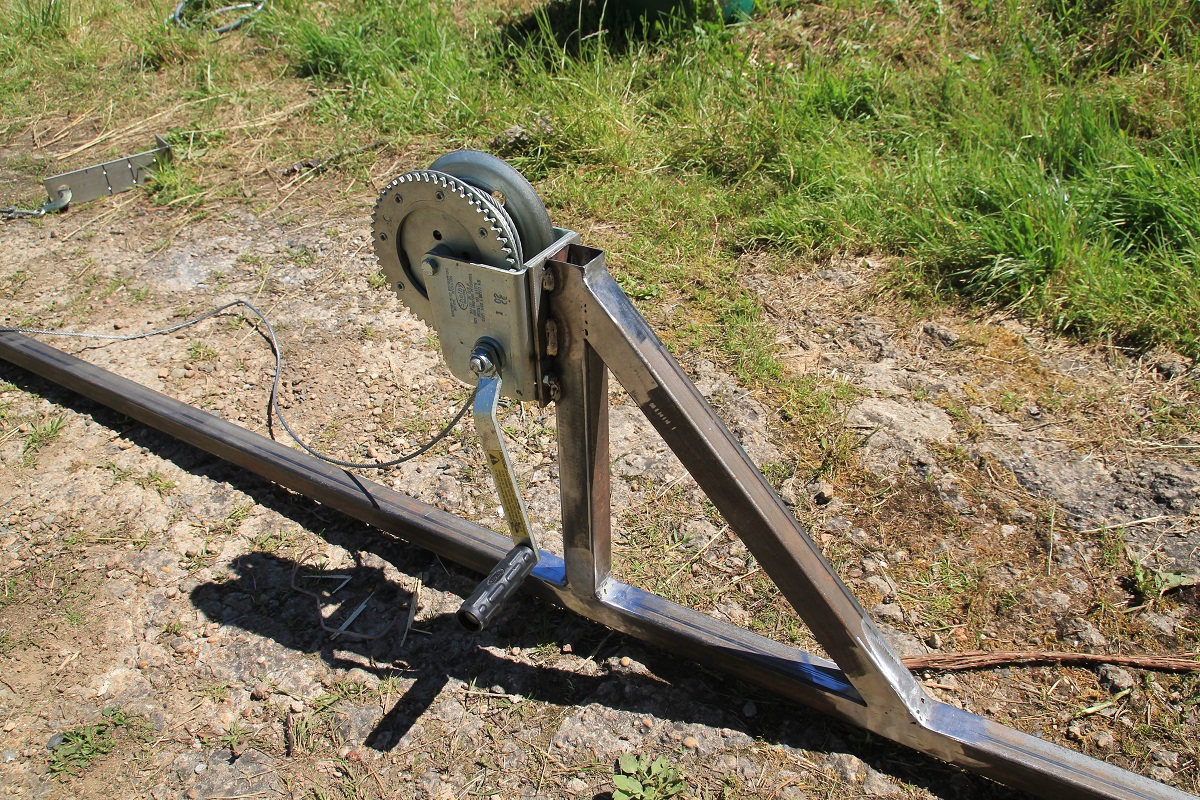

    • un treuil de bateaux
    • une plaque de 8x15cm soudée à une barre de 40cm pour déporter le treuil + un renfort d’environ 60cm soudé à 45 degrés
      treuil pour le lève-murs

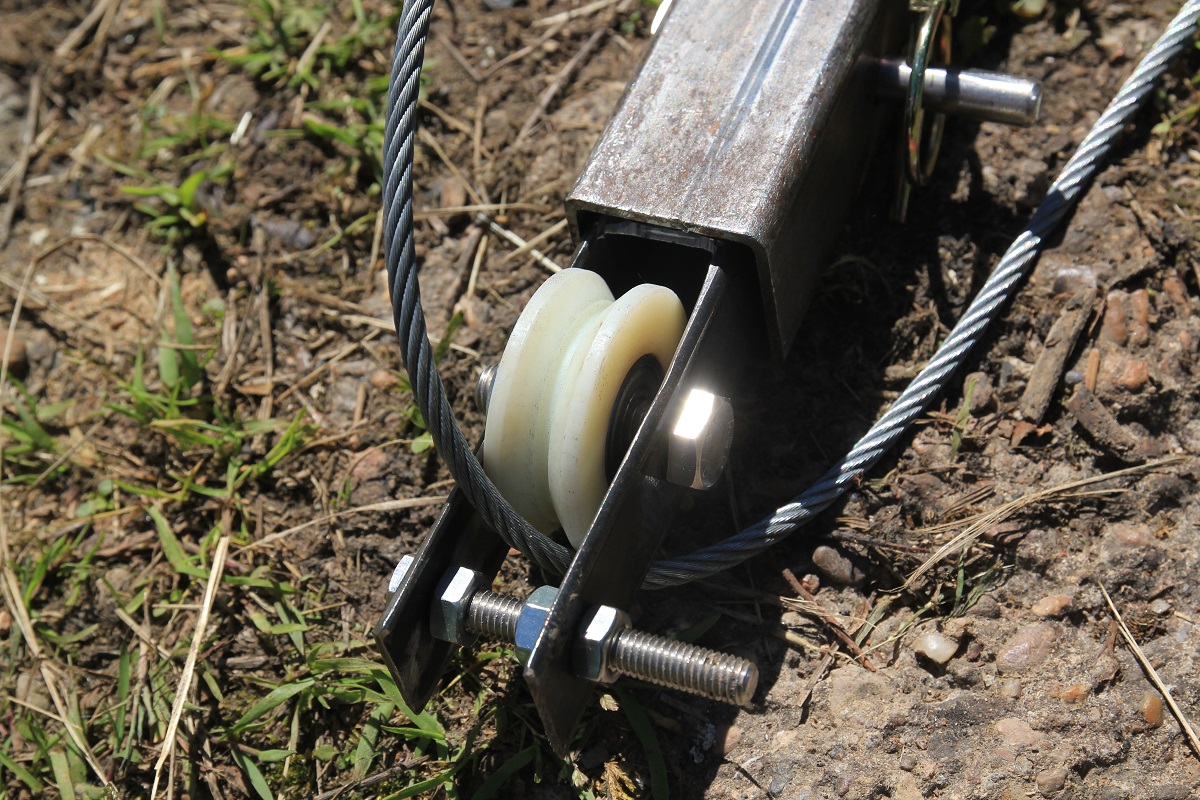

    • une roulette qui rentre dans votre petit tube et qui accueille le câble du treuil
    • une vis pour éviter que le câble parte
      roulette passe câble lève-murs

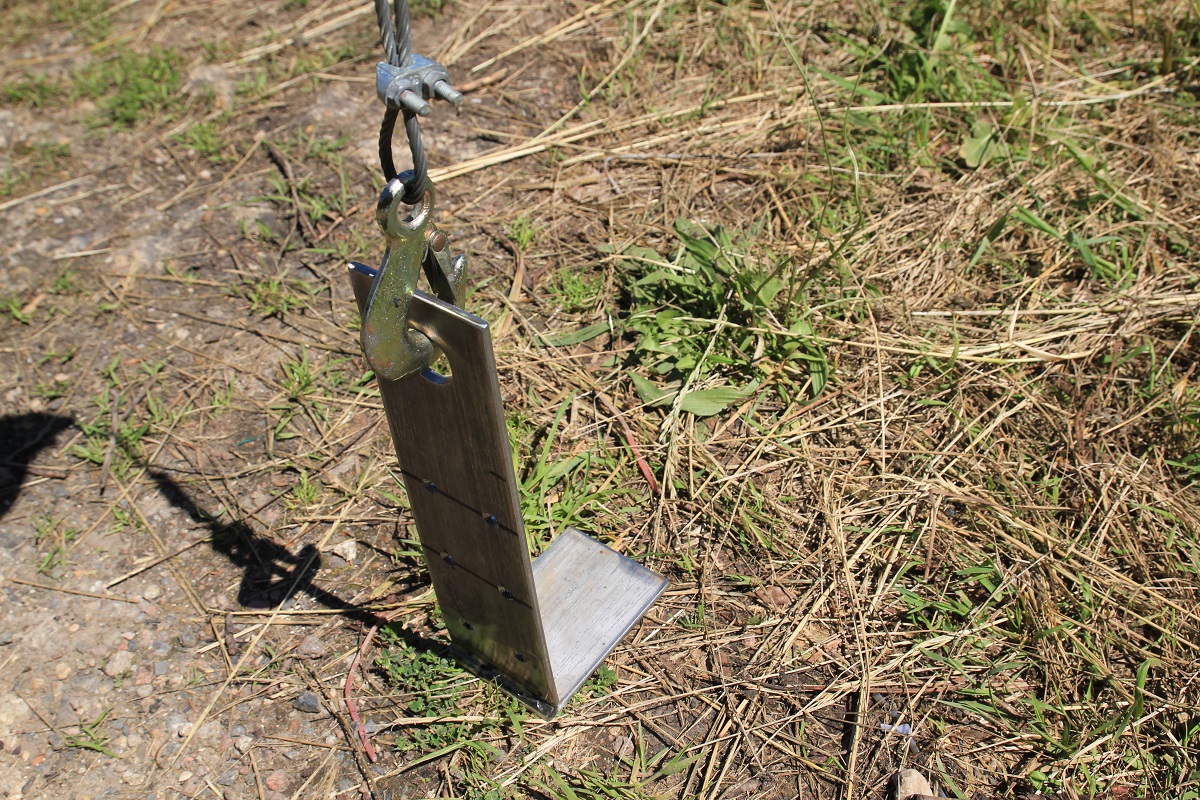

  • Pour la fixation au mur :
    • une plaque 30cm en L avec un retour de 12cm qu’on perce de 6 trous de 6mm de diamètre, pour fixer le mur, et un trou de 30mm pour passer le crochet du treuil

lève-murs fixation pour le mur

Modèle 3D du lève-murs et documentations

Pour vous aider, on vous met ici à disposition un modèle 3D du lève-murs. Il n’est pas à l’échelle, c’est simplement pour se donner une idée des pièces les unes par rapport aux autres.

Et deux documents très utiles qui listent les pièces du lève-murs. On s’est basé sur ces documents (en Anglais) pour construire le notre 😉

Fabrication de notre lève-murs

Et voici le tuto détaillé en vidéo pour fabriquer un lève-murs :



N’hésitez pas à partager la vidéo et laisser des commentaires si vous voyez des améliorations possibles 😉
